Дисковые системы фильтрации воды
Дисковые фильтры механической очистки
AWT DF
Описание
Высокопроизводительные системы дисковой фильтрации от компании AWT предназначены для удаления из воды механических примесей размером от 500 до 5 мкм
Системы могут использоваться как в качестве основного элемента очистки вод, так и в качестве вспомогательного оборудования, в роли предварительной очистки воды перед последующими ступенями водоподготовки.
Подбор количества и компоновки фильтров

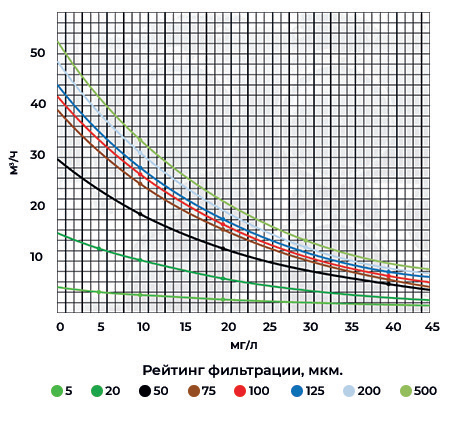

Для подбора количества фильтров необходимо использовать представленный ниже график. Количество фильтров зависит от расхода, степени загрязнённости очищаемой воды и размера задерживаемых примесей (рейтинг фильтрации 5, 20, 50, 75, 100, 125, 200 и 500 мкм).
В зависимости от рейтинга фильтрации и концентрации загрязнений в воде, определяется максимальный расход одного фильтра. Затем определяется минимально необходимое количество фильтров для очистки требуемого расхода с учетом требуемой воды на промывку.

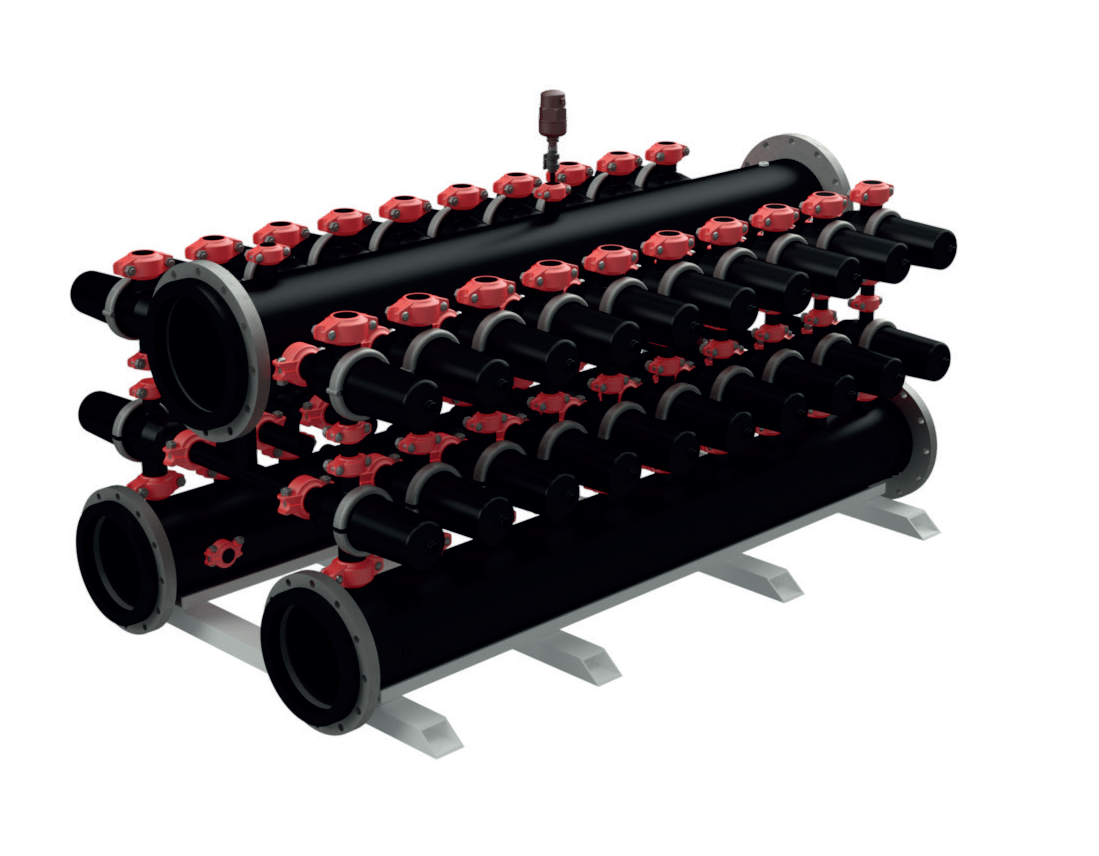

Стандартная комплектация
- Опора
- Дисковые фильтры (колбы)
- Набор дисков с рейтингом фильтрации от 5 до 500 мкм
- Контроллер с комплектом КИП (отсутствует для серии High Flow)
- Коллекторы
- Клапаны распределения потоков (отсутствует для серии High Flow)
Преимущества AWT DF
Эффективность фильтрации

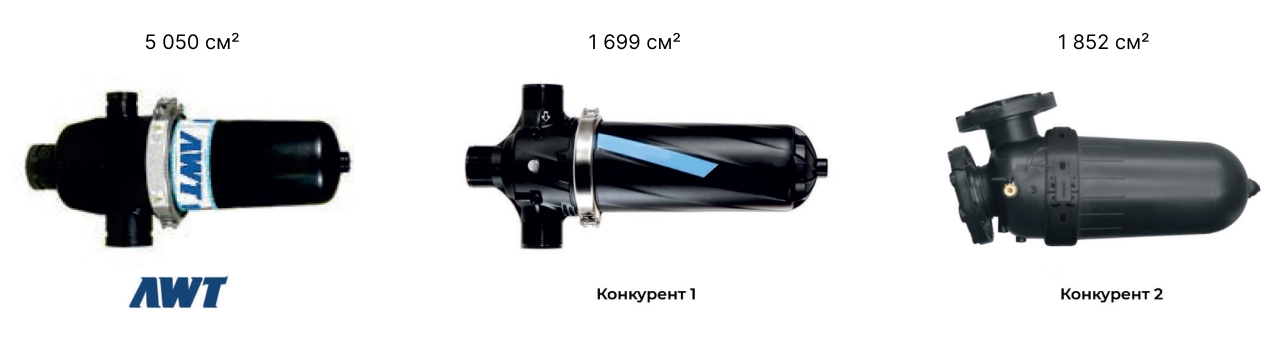

Площадь фильтрации является главной характеристикой при оценке эффективности фильтра.
Эффективность промывок
Конструкция фильтра, оснащена тремя форсунками и пружинным механизмом, это позволяет при обратном токе автоматически ослабить сжатие дисков и эффективно осуществлять промывку. Принципиально более эффективная геометрия фильтрующего элемента (диска) способствует быстрой промывке.
Эффективная фильтрующая поверхность диска Данная геометрия фильтрующего элемента
позволяет при обратной промывке полностью способствует застреванию частиц в теле элемента.
отмыть элемент и за максимально короткое Увеличивается время обратной промывки и риск
время. Соответственно объем промывной воды застревания частиц.
минимален. Время работы фильтра в режиме
фильтрации увеличивается.
Стандартизация
Стандартный типоразмер фильтра позволяет взаимозаменять любой элемент на системах любой производительности.
Компактность
Компактная компоновка фильтров позволяет при большой производительности максимально сократить габаритные размеры систем.
Возможность регулировки

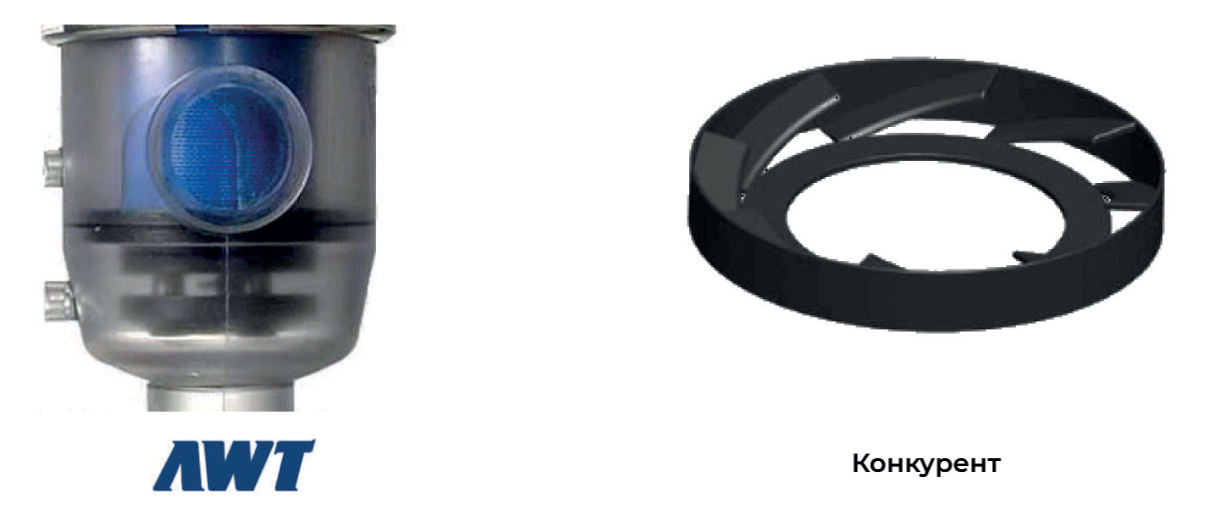

Регулируемый гидроциклон-эффект, позволяющий повысить эффективность очистки, уменьшив количество промывок.
Поворотный механизм позволяет подобрать Нерегулируемый гидроциклон не дает
необходимую интенсивность гидроциклон- возможность отстроить систему эффективно.
эффекта, что обеспечивает более эффективную
работу системы.
Конструктивные особенности AWT DF
| Наименование показателя |
Преимущества AWT DF | Экономический эффект для потребителя |
| Площадь фильтрации | За счет строения поверхностей дисков (с одной стороны радиальные насечки, с другой стороны W-образные ловушки) непрерывная фильтрация осуществляется более длительное время. Входные порталы диска не забиваются, тем самым диск работает всей поверхностью значительно дольше, чем конкурентные диски. Площадь фильтрации в 4 раза больше, чем у конкурентов. | - Гораздо реже выходит в режим промывки, чем конкурентные системы (экономия по воде на промывку более чем в 4 раза) - Большая производительность системы при меньшем количестве модулей - Экономия на ремонте и обслуживании (за счет длинных межремонтных интервалов) |
| Низкое давление при обратной промывке | За счет конструктивных особенностей (отсутствие поршня, алгоритм подачи воды на промывку, отсутствие высокого трения дисков друг о друга, форсунки со смещением в промывочных трубках) требуется давление от 1,5 бар. | - Требуется меньше ресурсов (вода, э/энергия) - Экономия на ремонте и обслуживании (за счет длинных межремонтных интервалов) |
| Рейтинг фильтрации | Гарантированный рейтинг фильтрации. | - Нет необходимости в установки дополнительных ступеней доочистки - Отсутствие риска повреждения технологического оборудования или снижения качества воды |
Сфера применения
В системах водоподготовки
- Для хозяйственно-питьевых нужд
- Предварительная фильтрация воды из поверхностных источников перед насыпными фильтрами
- Для тяжелой, легкой и пищевой промышленности
- Для энергетики: AЭС, ТЭЦ, ГЭС
- На фермах по разведению рыб - для очистки воды от продуктов жизнедеятельности рыб в непрерывном рециркуляционном режиме
Очистка стоков
- Доочистка биологически очищенных хозяйственнобытовых сточных вод с целью снижения содержания взвешенных и органических веществ
- Доочистка стоков промышленных предприятий
