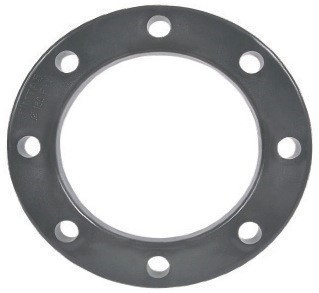

Фланец ПВХ d32 PN16 от Pimtas — в наличии на складе, доставка по РФ. Свободный фланец под бурт: компактный разъёмный узел на прибор через прокладку и болты.
Фланец ПВХ d32: назначение и где применяется
Фланец ПВХ 32 мм связывает трубу малого диаметра с фланцевым прибором: на конец трубы клеится буртовый адаптер, поверх надевается свободный фланец и стягивается с ответным фланцем устройства. Бурт под фланец удерживает деталь и передаёт усилие, болты через прокладку обжимают стык по кольцу. Узел ставят на подключениях станций дозирования, солевых баков, приборов и компактных фильтров, где стык разбирают при обслуживании. Материал — PVC-U (uPVC) бренда Pimtas, PN16.
Соединение и монтаж
Буртовый адаптер клеевого ПВХ садят на трубу 32 мм: торец ровно режут, зачищают, обезжиривают, наносят клей для ПВХ и вставляют с поворотом до упора, затем дают полимеризоваться. Поверх бурта надевают фланец, ставят прокладку между ним и ответным фланцем оборудования, совмещают отверстия и стягивают болтовыми парами крест-накрест, умеренно. Номинальное давление PN16 — 16 бар при +20 °C; с нагревом рабочее давление ниже: деталь для холодной воды. После сборки — опрессовка.
Особенности
Фланец работает в паре с буртовым адаптером и напрямую на трубу не садится. Небольшой размер 32 мм; ответный фланец сверяют по присоединительному размеру и разболтовке.
Совместимость и что учесть при сборке
- Фланец d32 — под ответный фланец оборудования того же размера.
- На трубу садится через бурт клеевого ПВХ, не напрямую.
- Для узла докупают прокладку под фланцевое соединение и болтовые пары.
- Материал с допуском WRAS/KIWA — для питьевой воды.
Эксплуатация и ресурс
PVC-U коррозионно и химически стойкий, не зарастает. Среды — вода, растворы NaCl, гипохлорит, реагенты промывки. Ресурс — десятилетия при корректном монтаже.
Фланец делают разъёмным узлом линии: при обслуживании откручивают болты, и деталь вместе с трубой выходит из стыка. Через прокладку узел герметизирует присоединение к ответному фланцу прибора. Затяжку ведут в несколько проходов крест-накрест, чтобы обжатие шло равномерно и пластик не треснул.
Как подобрать фланец ПВХ
Берут по присоединительному размеру (32 мм) и по ответному фланцу оборудования. Купить фланец ПВХ d32 PN16 Pimtas со склада в наличии можно с доставкой по РФ.
