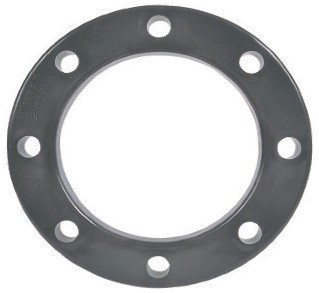

Фланец ПВХ d40 PN16 от Pimtas — в наличии на складе, доставка по РФ. Свободный фланец под бурт: небольшой разъёмный узел на прибор через прокладку и болты.
Фланец ПВХ d40: назначение и где применяется
Фланец ПВХ 40 мм соединяет трубу малого диаметра с фланцевым прибором: на конец трубы ставится буртовый адаптер, поверх него надевается свободный фланец и стягивается с ответным фланцем устройства. Бурт держит деталь на трубе и передаёт усилие, фланец прижимает прокладку по кольцу. Узел встречается на подключениях станций дозирования, солевых баков, приборов и небольших фильтров, где стык нужно периодически разбирать. Материал — PVC-U (uPVC) бренда Pimtas, PN16.
Соединение и монтаж
Бурт клеевого ПВХ садят на трубу 40 мм: торец зачищают, обезжиривают, наносят клей для ПВХ и вставляют с поворотом до упора. После полимеризации надевают фланец, кладут прокладку между ним и ответным фланцем оборудования, совмещают отверстия и стягивают болтовыми парами крест-накрест, без перетяга. Номинальное давление PN16 — 16 бар при +20 °C; с нагревом рабочее давление ниже: деталь для холодной воды. Опрессовка после сборки.
Особенности
Фланец работает в паре с буртовым адаптером и на трубу напрямую не садится. Небольшой размер 40 мм; ответный фланец сверяют по разболтовке и присоединительному размеру.
Совместимость и что учесть при сборке
- Фланец d40 — под ответный фланец оборудования того же размера.
- На трубу садится через бурт клеевого ПВХ.
- Для узла докупают прокладку под фланцевое соединение и болтовые пары.
- Материал с допуском WRAS/KIWA — для питьевой воды.
Эксплуатация и ресурс
PVC-U коррозионно и химически стойкий, не зарастает. Среды — вода, растворы солей, гипохлорит, реагенты промывки. Ресурс — десятилетия.
Фланец удерживает прокладку между двумя поверхностями и передаёт усилие болтов на весь контур стыка. Его берут на узлах с приборным оборудованием, где нужен быстрый разбор без резки трубы. При монтаже проверяют чистоту уплотнительных поверхностей и отсутствие перекоса — перекос даёт течь даже при ровной затяжке.
Как подобрать фланец ПВХ
Берут по присоединительному размеру (40 мм) и по ответному фланцу оборудования. Купить фланец ПВХ d40 PN16 Pimtas со склада в наличии можно с доставкой по РФ.
