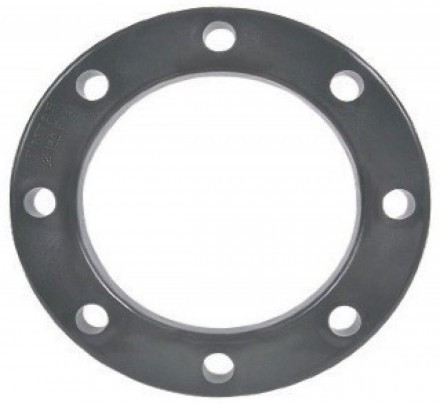

Фланец ПВХ d50 PN16 Pimtas — купить со склада в наличии, доставка по РФ. Свободный фланец клеевого ПВХ под бурт: разъёмный стык с оборудованием через прокладку и болты.
Фланец ПВХ d50: назначение и где применяется
Фланец ПВХ 50 мм собирает фланцевый узел на ходовом диаметре: бурт приклеивают к трубе, поверх надевают свободный фланец и стягивают с ответным фланцем прибора. Бурт под фланец удерживает деталь на трубе, болты через прокладку обжимают стык по всему кольцу. Узел ставят на входах и выходах колонн и умягчителей, у магистральных фильтров и насосов, на подключениях станций дозирования. Материал — PVC-U (uPVC) бренда Pimtas, PN16.
Соединение и монтаж
Буртовый адаптер клеевого ПВХ монтируют на трубу 50 мм: торец ровно режут, зачищают, обезжиривают, наносят клей для ПВХ на трубу и в раструб, вставляют с поворотом до упора и дают полимеризоваться. Затем надевают фланец, между ним и ответным фланцем оборудования ставят прокладку и тянут болтовые пары крест-накрест, умеренно и без перетяга. Номинальное давление PN16 — 16 бар при +20 °C; с нагревом рабочее давление ниже: деталь на холодной воде. После сборки — опрессовка.
Особенности
Фланец работает в паре с буртовым адаптером и напрямую на трубу не садится. Ходовой размер 50 мм; свободный фланец вращается вокруг бурта, поэтому разболтовку под ответный фланец совместить проще.
Совместимость и что учесть при сборке
- Фланец d50 — под ответный фланец оборудования того же присоединительного размера.
- На трубу садится через бурт клеевого ПВХ, не напрямую.
- Для узла докупают прокладку под фланцевое соединение и болтовые пары.
- Материал имеет допуск WRAS/KIWA и подходит для питьевой воды.
Эксплуатация и ресурс
PVC-U не корродирует и не зарастает; держит воду, растворы NaCl, гипохлорит, реагенты промывки. Ресурс — десятилетия при корректном монтаже.
Фланец делают разъёмным узлом линии: при обслуживании откручивают болты, и деталь вместе с трубой выходит из стыка. Через прокладку узел герметизирует присоединение к ответному фланцу прибора. Затяжку ведут в несколько проходов крест-накрест, чтобы обжатие шло равномерно и пластик не треснул у шпильки.
Как подобрать фланец ПВХ
Смотрят на присоединительный размер (50 мм) и на ответный фланец оборудования. Купить фланец ПВХ d50 PN16 Pimtas со склада в наличии можно с доставкой по РФ.
