Смотровое окно с муфтами ПВХ d50 PN10 Pimtas — купить со склада в наличии, доставка по РФ. Врезается в линию и показывает поток и состояние среды без разборки узла.
Смотровое окно ПВХ d50: назначение и где применяется

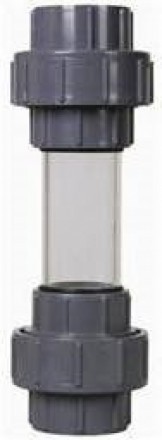

Смотровое окно монтируют в трубопровод, чтобы наблюдать за средой прямо в потоке, не разбирая линию. Корпус выполнен как муфта для труб ПВХ с закреплённым прозрачным стеклом: обе стороны клеевые, под трубу d50. Такой узел ставят на дренаже, на подаче и на сервисных линиях, где важно вовремя заметить взвесь или падение потока. В водоподготовке через окно следят за состоянием магистралей и обвязки колонн. Корпус — PVC-U (uPVC) бренда Pimtas, номинальное давление PN10.
Соединение и монтаж
Стык клеевой, оба конца — раструбы, как у муфты соединительной ПВХ: посадка глухая, разборка невозможна. Трубу режут ровно, зачищают и обезжиривают, клей наносят на трубу и в раструб, вставляют до упора с поворотом. Склейка насухо недопустима. Узел собирают на столе до установки, чтобы стекло не получило напряжений от изгиба. Номинальное давление PN10 — 10 бар при +20 °C; с нагревом рабочее давление падает: деталь рассчитана на холодную воду. После сборки — опрессовка.
Особенности
Визуальный контроль потока прямо на линии, без демонтажа. Стекло хрупкое: оберегают от ударов, участок с окном подпирают опорой. Для съёмного стыка подошла бы муфта разборная ПВХ, тут соединение неразъёмное.
Совместимость и что учесть при сборке
- Оба конца — под ПВХ-трубу 50 мм.
- Для монтажа — клей для ПВХ и обезжириватель.
- Материал с допуском WRAS/KIWA — для питьевой воды.
Эксплуатация и ресурс
PVC-U стойкий к коррозии и химии, не зарастает. Среды — вода, растворы солей, гипохлорит, реагенты промывки. Ресурс — десятилетия при корректном монтаже.
Как подобрать смотровое окно ПВХ
Ориентируются на диаметр трубы (50 мм) и номинальное давление (PN10). Купить смотровое окно с муфтами ПВХ d50 PN10 Pimtas со склада в наличии можно с доставкой по РФ.
