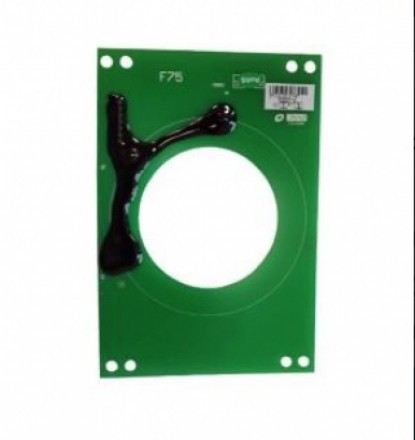

Плата расположения вала 6380033 — сменный узел блока управления RUNXIN, который восстанавливает клапанам F69P3, F71P, F117Q3 и F71Q точный выход на циклы. Деталь определяет угловое положение вала механизма и передаёт данные контроллеру. Деталь поставляется со склада в наличии, доставка по РФ.
Плата расположения вала RUNXIN для клапанов F69P3,F71P,F117Q3,F71Q (6380033): назначение и где стоит
Узел позиционирования определяет угловое положение вала механизма. По её сигналу контроллер понимает, в какой позиции находятся подвижный и неподвижный керамические диски, и вовремя останавливает мотор на нужном цикле — сервис, промывка, рассол, отмывка. При повреждении детали механизм теряет ориентацию, и клапан останавливается или встаёт не на тот порт; на дисплее это обычно проявляется кодом ошибки E1. Артикул 6380033 закреплён за группой моделей F69P3, F71P, F117Q3 и F71Q. Деталь меняют при сбое позиционирования, когда мотор исправен, а клапан не выходит на нужное положение.
Совместимость с клапанами RUNXIN
Узел позиционирования 6380033 служит клапанам RUNXIN F69P3, F71P, F117Q3 и F71Q. У RUNXIN платы различаются не только разъёмом, но и логикой отсчёта положения под конкретный тип механизма, поэтому деталь от другой серии сюда не подойдёт. Артикул 6380033 относится именно к этой группе исполнений: у соседних серий номера другие, и внешнее сходство деталей не означает совместимость. Провод датчика проходит отдельной позицией каталога, и при обрыве шлейфа клапан ведёт себя так же, как при отказе самой платы.
Что учесть при замене
- Признаки износа: клапан встаёт не на тот порт, замирает посреди цикла, горит E1 при исправном моторе.
- Сопутствующие позиции: мотор, плата управления, провод датчика, уплотнения корпуса.
- Монтаж: снять питание блока, перекрыть воду на входе, отсоединить шлейф и разъём DC24V, совместить посадочные места.
- Подбор: деталь берут по модели клапана и артикулу RUNXIN 6380033 — артикулы разных серий не совпадают.
Эксплуатация и ресурс
Деталь работает при давлении в линии 0.15–0.6 МПа и температуре воды 5–50 °C. Влага, скачки напряжения и перегрев корпуса ускоряют износ электроники; жёстких моточасов производитель не задаёт, и замену делают по факту отказа. Диагностический ориентир — символ «-00-» на дисплее при вращении мотора и код E1 при сбое позиционирования помогают отличить неисправность детали от отказа основной платы.
Как подобрать плату расположения вала RUNXIN
Деталь берут под группу моделей F69P3, F71P, F117Q3 и F71Q и артикул RUNXIN 6380033 — разъём и посадочное место у неё свои. Купить плату расположения вала Runxin со склада в наличии — доставка по РФ.
