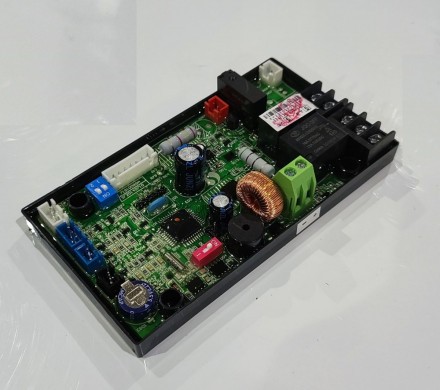

Плата управления клапанами RUNXIN (артикул 6382057) для клапана F112 — сменный контроллер блока управления. Она отсчитывает циклы регенерации и передаёт сигналы на плату дисплея и мотор привода: с неё мотор получает команду отработать нужную позицию, а на экран выводится текущий режим. Деталь возвращает блоку циклы после отказа электроники и ставится вместо вышедшей из строя.
Плата управления клапанами RUNXIN для F112 (6382057): назначение и где стоит
Плата управления RUNXIN — центральный узел автоматического блока. Она контролирует параметры работы клапана, отсчитывает циклы регенерации и формирует сигналы для платы дисплея и мотора привода. Артикул 6382057 относится к клапану F112 — исполнению с дуальной обвязкой, которое обслуживает два корпуса поочерёдно. Плату меняют, когда клапан перестаёт выходить на цикл, зависает на одном положении или пропадает индикация при исправном питании.
Совместимость с клапанами RUNXIN
Плата 6382057 работает на клапане управления RUNXIN F112. Платы RUNXIN не универсальны: различается не только разъём, но и прошивка под конкретный тип привода и дисплея, поэтому плата от F63, F67 или F74 в F112 не встанет и не заработает. Ответные шлейфы ведут к дисплею и мотору, а питание подаётся через разъём DC24V — у F112 ток потребления выше, чем у бытовых серий. Артикул 6382057 — это плата именно для F112.
Что учесть при замене
- Плату меняют при отказе циклов регенерации, зависании клапана или отсутствии индикации при исправном питании.
- Перед заменой снимают питание блока и отключают шлейфы дисплея и мотора.
- Проверяют также плату (датчик) положения вала Runxin и мотор — они работают в паре с контроллером.
- Новую плату ставят под модель F112: разъёмы и прошивка у других серий не совпадают.
Эксплуатация и ресурс
Плата работает при штатном питании блока — для F112 это 24 В через разъём DC24V. Скачки напряжения, попадание влаги и перегрев корпуса ускоряют износ электроники; производитель не задаёт жёстких моточасов для плат, и замену делают по фактическому отказу. Код ошибки E1 на дисплее указывает на проблему позиционирования, а во время вращения мотора дисплей показывает -00- — это помогает отличить отказ платы управления от других неисправностей.
Как подобрать плату управления клапанами RUNXIN
Плату берут под клапан F112 — артикул 6382057; исполнение дисплея и тип привода у F112 свои. Купить плату управления клапанами RUNXIN со склада в наличии — доставка по РФ.
