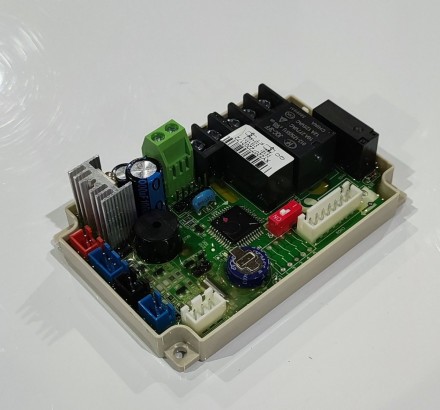

Плата управления клапанами RUNXIN (артикул 6382003) — сменный контроллер блока управления клапанов F63C3, F65B1, F65B3, F67B1, F67C1, F69A3 и F71B1. Она возвращает управление циклами регенерации и передаёт сигналы на плату ЖК-дисплея и мотор привода. Деталь сменная, её ставят вместо отказавшей электроники, а не ремонтируют.
Плата управления клапанами RUNXIN для F63C3/F65B1/F65B3/F67B1/F67C1/F69A3/F71B1 (6382003): назначение и где стоит
Плата управления RUNXIN — центральный узел автоматического блока. Она контролирует параметры работы клапана, отсчитывает циклы регенерации и формирует сигналы для платы ЖК-дисплея и мотора привода: мотор получает команду отработать нужную позицию, а на экран выводится текущий режим и остаток объёма. Артикул 6382003 закрывает широкую группу исполнений — F63C3, F65B1, F65B3, F67B1, F67C1, F69A3 и F71B1, объединённых единой схемой подключения дисплея и привода. Плату меняют, когда клапан зависает на одном положении или дисплей не показывает параметры при исправном питании.
Совместимость с клапанами RUNXIN
Плата 6382003 работает на клапанах управления RUNXIN F63C3, F65B1, F65B3, F67B1, F67C1, F69A3 и F71B1. Это бытовые и полупромышленные исполнения с дисплеем и мотором привода, для которых контроллер рассчитан по типу индикации и схеме разъёмов. Платы RUNXIN не взаимозаменяемы: различаются разъём и прошивка под конкретный привод и дисплей, поэтому плата от F74, F112 или F135 в этот ряд не подойдёт и не заработает. Ответные шлейфы ведут к дисплею и мотору, а питание подаётся через разъём DC24V. Артикул 6382003 — плата именно для перечисленных моделей.
Что учесть при замене
- Плату меняют при отказе циклов регенерации, зависании клапана на одном положении или отсутствии индикации при исправном питании DC24V.
- Перед заменой снимают питание блока управления и отключают шлейфы дисплея и мотора.
- При отказе электроники проверяют плату (датчик) положения вала Runxin и мотор — они работают в паре с контроллером.
- Новую плату ставят по артикулу 6382003 под конкретную модель: разъёмы и прошивка у других серий не совпадают.
Эксплуатация и ресурс
Плата работает при штатном питании блока управления в условиях рабочего давления 0.15–0.6 МПа и температуры воды 5–50 °C. Скачки напряжения, попадание влаги в корпус и перегрев ускоряют износ электроники; производитель не задаёт жёстких моточасов для плат, и замену делают по фактическому отказу. Ориентир при диагностике — код ошибки E1 на дисплее указывает на проблему позиционирования, а символ -00- во время вращения мотора подтверждает переключение циклов; это помогает отличить отказ платы управления от неисправности привода.
Как подобрать плату управления клапанами RUNXIN
Плату берут по модели клапана — F63C3, F65B1, F65B3, F67B1, F67C1, F69A3, F71B1 — артикул 6382003. Купить плату управления клапанами RUNXIN со склада в наличии — доставка по РФ.
