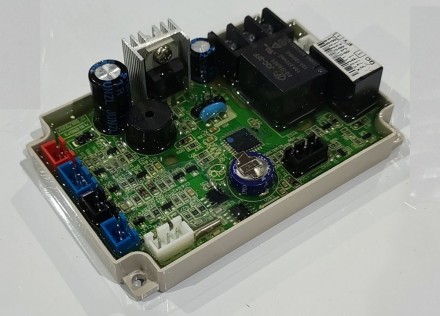

Плата управления клапанами RUNXIN (артикулы 6382075 и 6382197) — сменный контроллер блока управления клапанов серий F63, F65, F67, F69 и F71. Она возвращает управление циклами регенерации и раздаёт сигналы на дисплей и мотор привода этих исполнений. Деталь ставят вместо отказавшей, когда клапан не выходит на цикл при исправном питании.
Плата управления клапанами RUNXIN для F63P3/F67P1/F69P3/F71P1/F65P3: назначение и где стоит
Плата управления RUNXIN — центральный узел автоматического блока. Она контролирует параметры работы клапана, отсчитывает циклы регенерации и формирует сигналы для платы ЖК-дисплея и мотора привода: мотор получает с неё команду отработать позицию, а на экран выводится текущий режим. Артикулы 6382075 и 6382197 закрывают исполнения F63P3, F65P3, F67P1, F69P3 и F71P1 — блоки управления с дисплеем, работающие по расходу или по таймеру. Замену делают при отказе циклов, зависании на одном положении или пропаже индикации при исправном питании.
Совместимость с клапанами RUNXIN
Плата служит клапанам управления RUNXIN F63P3, F65P3, F67P1, F69P3 и F71P1. Все они оснащены платой ЖК-дисплея и мотором привода, а контроллер рассчитан на такое сочетание индикации и привода. Платы RUNXIN не универсальны: у разных серий отличается не только форма разъёма, но и прошивка под тип привода и дисплея, поэтому плата от F74 или F135 в этот ряд не встанет и не заработает. Ответные шлейфы ведут к дисплею и мотору, и их разъёмы должны совпадать с посадочными местами корпуса. Питание блока подаётся через разъём DC24V. Артикулы 6382075 и 6382197 — платы для указанной группы исполнений.
Что учесть при замене
- Плату меняют при отказе циклов регенерации, зависании клапана или отсутствии индикации при исправном питании DC24V.
- Перед заменой снимают питание блока управления и отключают шлейфы дисплея и мотора.
- Проверяют также плату (датчик) положения вала Runxin и мотор — при отказе электроники они участвуют в диагностике.
- Новую плату ставят по артикулу под конкретное исполнение ряда F63, F65, F67, F69 и F71: разъёмы и прошивка у других серий не совпадают.
Эксплуатация и ресурс
Плата работает при штатном питании блока управления в условиях рабочего давления 0.15–0.6 МПа и температуры воды 5–50 °C. Скачки напряжения, влага внутри корпуса и перегрев ускоряют износ электроники; жёстких нормативов по моточасам производитель не публикует, и замену делают по факту отказа. Код ошибки E1 на дисплее указывает на проблему позиционирования, а символ -00- во время вращения мотора подтверждает, что привод переключает циклы; это помогает отделить неисправность платы управления от отказа других узлов.
Как подобрать плату управления клапанами RUNXIN
Плату берут под клапаны F63P3, F65P3, F67P1, F69P3 и F71P1 — артикулы 6382075 и 6382197; у этой группы свои разъёмы и прошивка. Купить плату управления клапанами RUNXIN со склада в наличии — доставка по РФ.
