Блок управления RUNXIN TM.F77B1: автоматика для высокопроизводительных фильтров

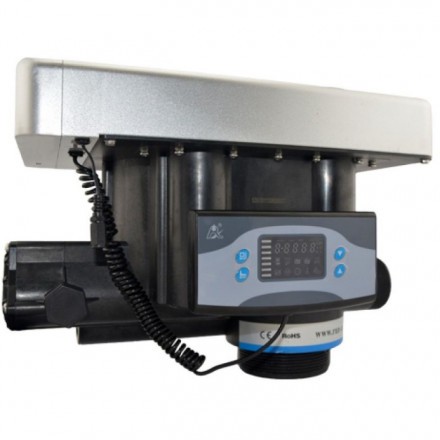

RUNXIN TM.F77B1 — клапан управления фильтра с боковым присоединением и монтажом на корпус большой колонны. Модель стоит в линейке Runxin выше бытовых F63 и F67: там, где расход воды измеряется уже не литрами в минуту, а кубометрами в час, и нужен привод с усиленным корпусом. Посадочное место — 2-1/2" резьба 8NPSM, присоединение — 2"/боковая посадка, вес узла — 12 кг.
Задача клапана на объекте
Промывка большого засыпного фильтра вручную — это несколько вентилей, последовательность переключений и риск ошибиться. Автоматический клапан выполняет ту же работу по программе: держит фильтрацию, по расписанию уходит в обратную промывку, делает быстрый прямой сброс и возвращается в рабочий режим. Объект продолжает работать, персоналу не нужно присутствовать при каждом цикле.
Как устроено управление
Промывка запускается по времени: в контроллер закладывают интервал и час старта, режим — Дневной, часовой. Счётчика расхода в этой модели нет, поэтому объём пропущенной воды клапан не накапливает, а ориентируется на календарь. Боковое присоединение упрощает обвязку: подвод и отвод воды идут вбок, а не сверху, и в тесной котельной такая схема экономит место.
Ключевые параметры
- рабочее давление — 0,15–0,6 МПа;
- температура среды — 5–45 °C;
- питание — AC 100–240 В, 50/60 Гц → DC 12 В / 1,5 А;
- посадочное место — 2-1/2" резьба 8NPSM, присоединение — 2"/боковая посадка;
- центральная трубка — 1,05" OD (26,7 мм);
- габариты — 297 мм × 385 мм × 254 мм, объём — 0,06 м³.
Кому подходит
Клапан берут для обезжелезивателей и осветлителей коттеджей, гостевых домов, небольших производств и котельных на несколько точек водоразбора — там, где одна колонна обслуживает весь объект. Допустимая мутность на входе — до 20 FTU, поэтому перед фильтром обычно стоит механическая предочистка.
Эксплуатация
Из обслуживания остаются контроль давления до и после фильтра, промывка дренажной линии и замена элементов питания контроллера. Инструкция на русском входит в комплект, программа выставляется при пуске.
