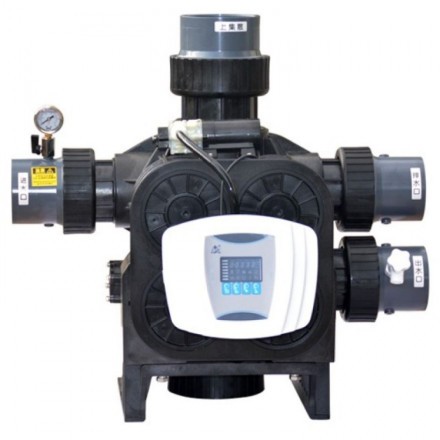

Клапан управления RUNXIN TM.F96B1 для фильтровальной колонки
F96B1 — автоматический клапан управления фильтром производительностью до 50 м³/ч. Модель относится к серии F96 с боковой посадкой: корпус ставится на фланец фильтровальной колонки 36"–48", а не навинчивается сверху на трубу, поэтому клапан удобно обслуживать и снимать без демонтажа всей обвязки. Внутри — четыре порта, собранные в T-образную схему, плоское коррозионностойкое уплотнение и гидравлически разгруженный поршень: он переключает потоки без заклинивания и лишнего усилия привода.
Фланцевый клапан управления с боковым подключением DN80
Вход, выход и дренаж выполнены фланцами DN80 (3 дюйма), опорная база — DN100 под верхний и нижний распределительные корзины. Такое присоединение используют в промышленных и полупромышленных схемах водоподготовки, где считается каждая минута простоя: клапан меняется по фланцам, а не вваривается в трубопровод. Габариты корпуса 650×600×500 мм, масса 32 кг, объём упаковки 0,18 м³.
Производительность до 50 м³/ч в фильтрации и обратной промывке
Клапан даёт расход до 50 м³/ч и в сервисе, и на промывке — обратная промывка не проседает по расходу, что важно для качественного взрыхления загрузки. Рабочее давление 0,2–0,6 МПа, температура воды 5–50 °C, мутность на входе до 20 FTU. Питание от адаптера: вход AC 100–240 В, 50/60 Гц, выход DC 24 В / 4 А.
Режимы: фильтрация, обратная промывка, быстрая отмывка
F96B1 — клапан с управлением по таймеру (time clock type): переход между режимами задаётся расписанием на блоке управления. Всего три рабочих положения — фильтрация, обратная промывка и быстрая отмывка; этого достаточно для осветления воды и удаления органики на песчаной и угольной загрузке. Для управления по расходу воды в той же серии предусмотрен F96B3 (meter type).
Технические характеристики F96B1
- Каталожный номер: 53550 (F96B1), в паре с ним выпускается F96B3 — 53650;
- Назначение: осветлительный фильтр, угольный фильтр;
- Загрузка: кварцевый песок, активированный уголь и аналогичные нерастворимые материалы;
- Корпус фильтра: 36"–48", посадка боковая, база DN100;
- Присоединение: вход/выход DN80, дренаж DN80;
- Расход: до 50 м³/ч (фильтрация и обратная промывка);
- Давление: 0,2–0,6 МПа, температура 5–50 °C, мутность до 20 FTU;
- Питание: AC 100–240 В → DC 24 В / 4 А.
Чем F96B1 отличается от F96A3 и F96B3
Серия F96 делится по задаче и способу запуска промывки. F96B1 — фильтровальный клапан с таймером, F96B3 — фильтровальный с управлением по счётчику воды, а F96A3 — клапан управления умягчением с блоком солевого бака и расходомером. Если вода жёсткая и нужна ионообменная смола, берут F96A3; если стоит задача осветления и дезодорирования — F96B1.
Настройка блока управления Runxin сводится к трём шагам: выбор объёма и типа загрузки, установка интервала между промывками (в днях для таймерной версии) и задание длительности обратной промывки и быстрой отмывки. Инструкция на русском языке и руководство производителя по модели 53550 лежат на вкладке «Инструкции» в карточке товара. Перед пуском клапан продувают, проверяют посадку уплотнения и только после этого подают давление.
Клапан ставят на водоподготовку коттеджа, котельной, цеха, пищевого производства и бассейна: везде, где нужна песчаная или угольная фильтрация с автоматической промывкой по расписанию. Автоматический клапан управления фильтром для воды снимает с персонала ручные вентили и исключает забытую промывку — загрузка не слёживается, а перепад давления остаётся в норме. Купить блок управления RUNXIN F96B1 можно с доставкой по Москве и России — товар в наличии на складе.
